一、概述：

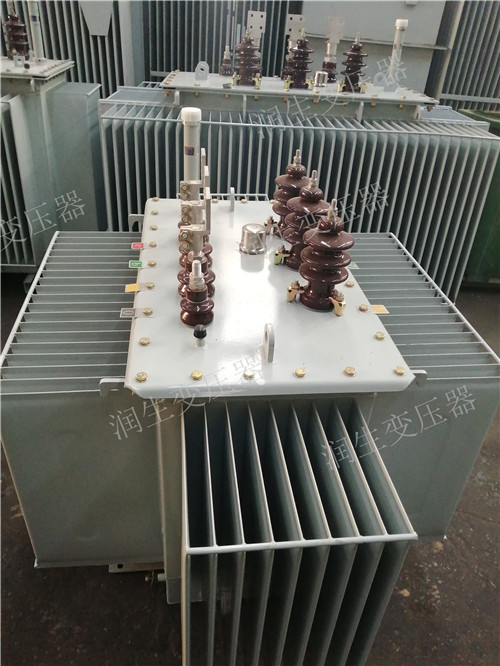

　　S11-800KVA油浸式電力變壓器外形美觀，價格低廉。節能顯著，磁路均勻，空載損耗低、噪聲低、溫升低、免維修、效率高、體積小。

　　二、詳細說明：

　　產品概述：

　　S11-800KVA油浸式電力變壓器外形美觀，價格低廉。節能顯著，磁路均勻，空載損耗低、噪聲低、溫升 低、免維修、效率高、體積小。采用新型鐵芯材料。磁路分布均勻，大大降低了空載激磁電流和空載損耗，由于鐵芯為全斜三接縫結構，故運行可靠、體積小、重量 輕、噪聲低、工藝性好，散熱好、溫升低、不吊芯結構、不污染環境、免維修、效率高。

　　適用范圍

　　S11-800KVA油浸式電力變壓器可廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別廣泛應用于城鄉工農業電網。

　　結構及特點：

　　S11-800KVA油浸式電力變壓器結構及特點：全部采用優質晶粒取向冷軋硅鋼片的鐵芯，全斜無孔綁扎結構，鐵芯為多級階梯形，三接縫或五 接縫，空損低、噪音小;卷鐵芯用專用設備直接卷繞而成，無接縫、無角重，減少了磁阻，空損低;非晶合金變壓器鐵芯與傳統硅鋼片相比，平均降低空損72% ，空載電流降低50% 。線圈：采用優質縮醒漆包圓銅線，無氧銅桿拉制的扁銅錢或銅結繞制而成，其形式有圓筒式、連續式、新型螺旋式、分裂式等，具有足夠的電氣強度、機械強 度和散熱能力。油箱：采用優質鋼板焊接而成，有橢圓型、矩型等結構，散熱元件采用片式散熱器、膨脹散熱器或波紋油箱，油箱在廠內進行可靠的密封試驗，內外 表面經酸洗、磷化處理后，進行三底一面油漆暇涂，既抗腐蝕又美觀大方。

　　型號說明：

　　S11系列變壓器產品型號含義：

　　S11—□/□

　　S:表示 三相變壓器

　　11:表示 性能水平代號

　　□/□:分別表示額定容量/電壓等級

　　工作條件：

　　正常環境使用條件：海拔不超過1000m。環境溫度高 40℃,高日平均溫度 30℃，高年平均溫度 20℃，戶外低氣溫-25℃。

　　特殊環境使用條件：海拔超過1000m。環境溫度高 40℃,低-45℃。(訂貨時詳細說明)

　　安裝場所：沒有腐蝕性氣體、無明顯污垢的環境

　　產品執行標準：

　　1.GB1094——1996電力變壓器

　　2. JB/T10088-2004 6KV-500KV級變壓器聲級

　　3.GB/T6451——2008三相油浸式電力變壓器技術參數和要求

     技術參數：
